FSIOT_A物联网及Android开发平台统一零售价：￥12800

基于此平台的“实景智能家居系统”视频演示（部分功能）：//v.youku.com/v_show/id_XNDc3MDk3MzEy.html

FSIOT_A物联网实验箱专为高校物联网、嵌入式及3G android教学设计。系统包含物联网部分及Android开源平板两大部分。系统包含了大量的物联网及Android实验，已经应用于华清远见的Android及物联网职业培训课程。

物联网部分采用的是Atmel公司先进的基于Cortex-M3内核的SAM3S4B与SAM3X8E处理器设计而成，提供了一套完整的物联网解决方案。此开发平台主要由6个重要组成部分：传感单元、网关板单元、本地交互控制单元、执行单元、ZigBee转红外网关单元、开源Android平板单元。

一、实验箱外观

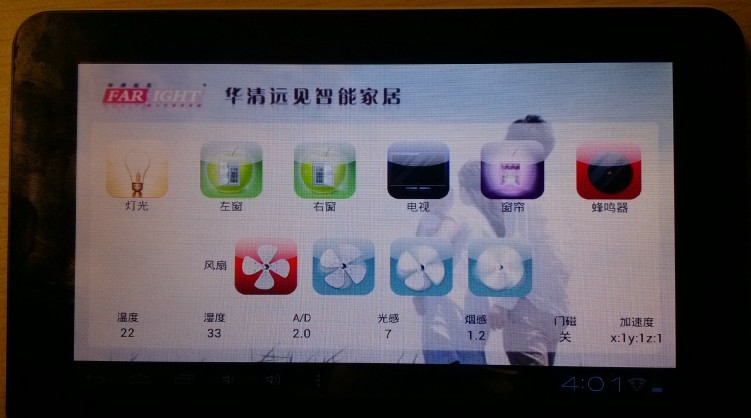

《智能家居》项目界面

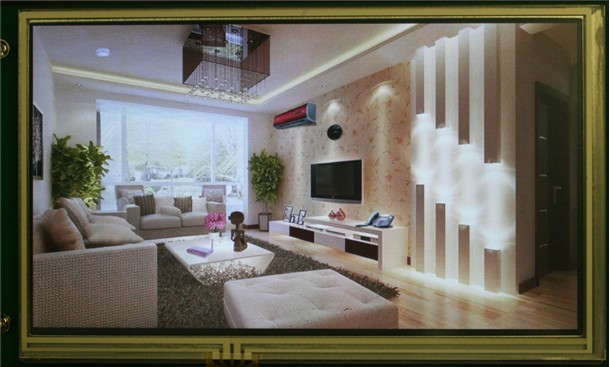

7寸带触摸工业串口屏

7寸Android开源平板电脑

二、平台功能

开发平台中，各个单元担当着不同的角色。传感单元完成家居内部的信息实时采集，主板控制单元接收来自传感单元的信息并进行数据的处理，执行单元接收上层发送而来的命令并执行相应操作，交互控制单元根据主板处理的结果做以相关体现。

2.1 传感单元

所谓传感单元，就是将多个传感器集成在一个开发平台上，形成对外界的感知能力。在传感单元FS_SENSOR上，负载有以下几种传感器：

1、 温度传感器；

2、 湿度传感器；

3、 烟雾传感器；

4、 磁门传感器；

5、 三轴加速度传感器；

6、 光敏传感器。

另外板上载有A/D采集器、多个按键可用于进行A/D实验、按键中断实验。

FS_SENSOR的MCU采用的是Atmel公司的基于Cortex-M3的SAM3S4B处理器。板上载有AT91RF231收发器，组了ZigBee收发单元。

传感单元实现了以下几项功能：

1、 搜索ZigBee无线网络；

2、 加入ZigBee网络；

3、 采集各种传感器的信息；

4、 通过ZigBee无线网络将传感信息发送到上层处理单元。

2.2 网关板单元

在开发平台中，主板FS_GATEWAY作为网关存在，处理器采用基于Cortex-M3的SAM3X8E处理器。首先介绍一下板级资源：

1、 ZigBee收发单元；

2、 RFID射频模块；

3、 GPRS收发模块；

4、 WiFi无线模块；

5、 Ethernet网口。

另外，板上有RTC时钟模块，可用于进行RTC时钟的读取与设置。

FS_GATEWAY主要完成以下功能：

（1）利用ZigBee模块创建ZigBee无线网络；

（2）RFID模块进行对主人身份的识别；

（3）WiFi模块与Android智能手机建立网络连接。WiFi接收手机的命令并执行操作，手机接收WiFi上传的信息进行显示；

（4）GPRS模块完成向用户的报警操作；

（5）Ethernet网口提供远程交互的接口。

2.3 本地交互控制单元

1、接收主板的处理信息并进行相关体现

2、向主板发送控制命令

2.4 执行单元

FS_EXCUTE执行单元上有以下几个模块：

（1）ZigBee模块；

（2）ISD1760语音模块；

（3）7段数码管；

（4）PWM风扇；

（5）蜂鸣器。

FS_EXCUTE完成以下的操作：

A、搜索ZigBee网络；

B、加入ZigBee网络；

C、接收主板命令控制语音模块；

D、接收主板命令控制7段数码管；

E、接收主板命令控制PWM风扇；

F、接收主板命令控制蜂鸣器。

2.5 ZigBee转红外网关单元

通过解析ZigBee发出来的指令，转换为对应的红外码，再发送给要控制的红外设备。从而可以实现控制实际的家电设备。本单元具有红外学习功能，可以学习所有常见红外遥控器，从而实现对这些电器的控制。

2.6 Android开源平板单元

可以通过WiFi和主网关通信，实现和主网关之间的信息交互。Android开源平板采用了Cortex-A8处理器，8GB 超大Flash，512M DDR3内存，运行Android4.0系统。开放所有硬件原理图和源代码。并提供丰富的Linux、Android底层及应用实验。

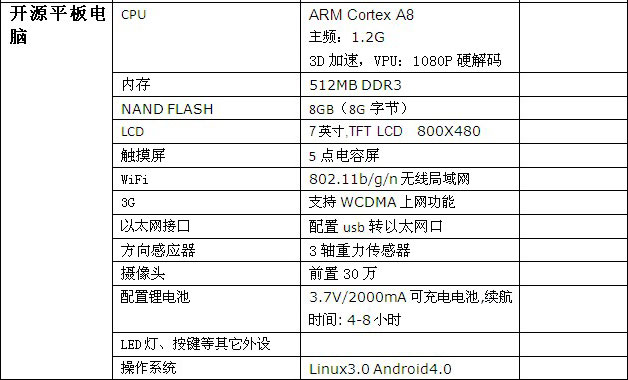

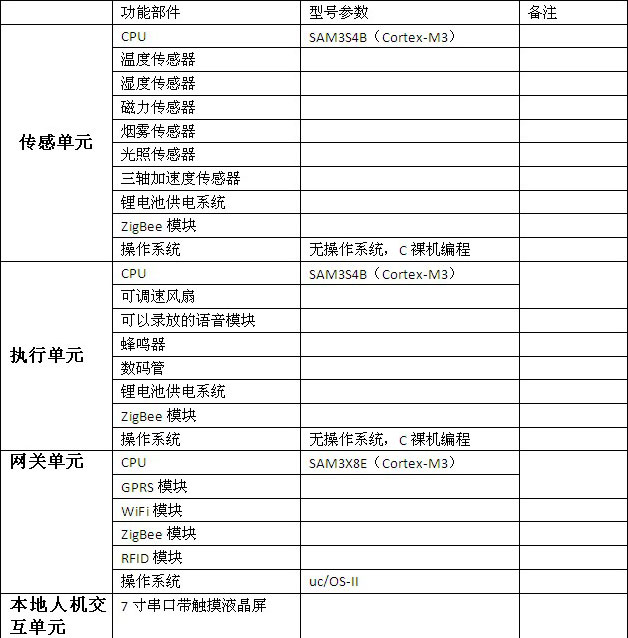

三、主要参数规格：

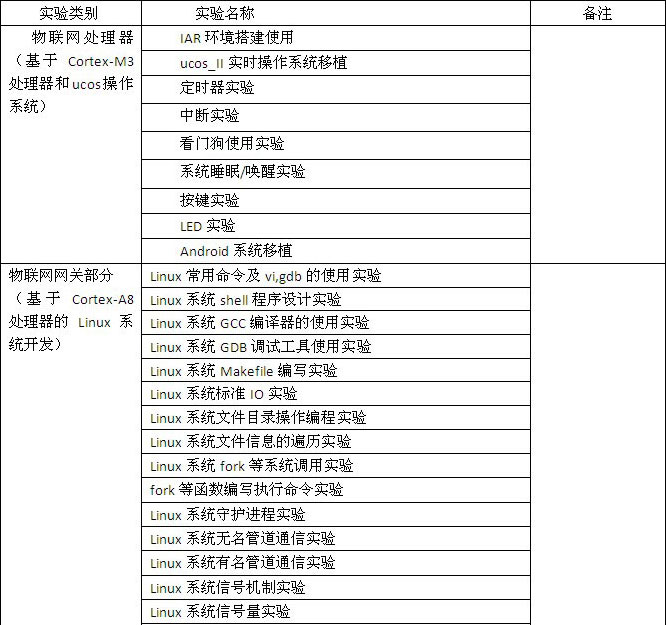

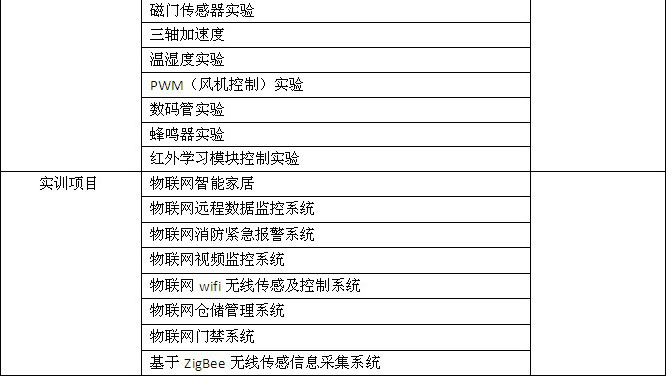

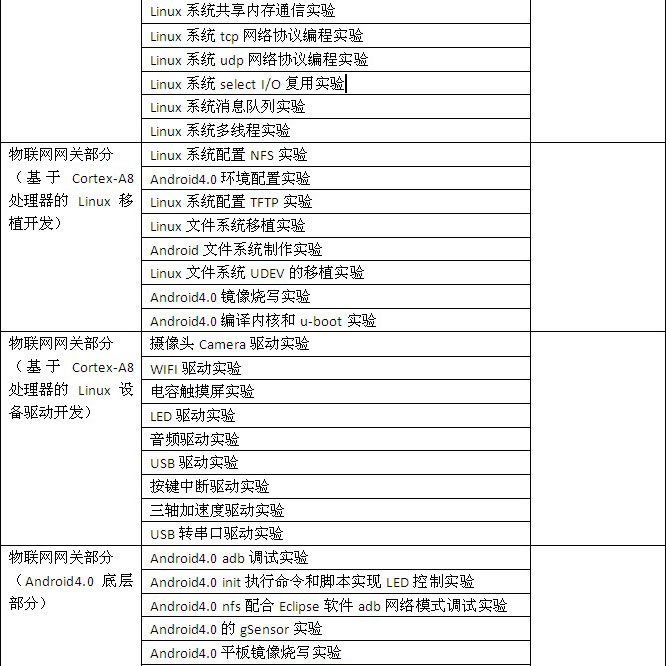

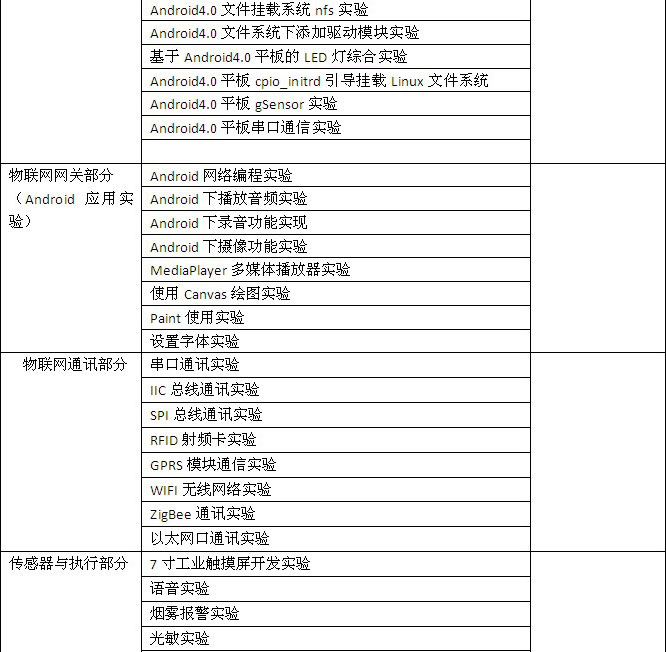

四、可以为高校教学定制的实验与案例
